接口
输入卡 单卡四路可选
输出卡 单卡四路可选
支持输入插卡类型 CVBS、Y＇PBPR、VGA、DVI、SD/HD/3G-SDI、Fiber、HDBaseT
支持输出插卡类型 CVBS、Y＇PBPR、VGA、DVI、SD/HD/3G-SDI、Fiber、HDBaseT
接口带宽 4.95Gbps
控制接口
串行控制接口 RS-232，9-针母 D型 接口
波特率与协议 波特率：9600，数据位：8位， 停止位：1，无奇偶校验位
规格
电源 100V AC ~ 240V AC，50/60 Hz， 国际自适应电源
|
|
|
|
视频
路数选择：4×4至32×32

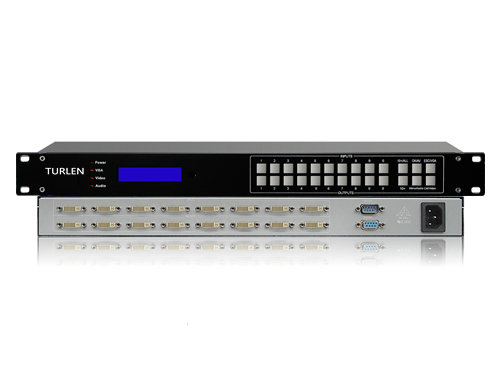

信号类型 DVI-D全数字T.M.D.S信号
接口类型 DVI-I母口
支持分辨率 1920x1200
数据传输速率 4.95Gbps
信号强度 T.M.D.S：800mVp_p
均衡延长能力 输入端：信号正常传输距离不小于50m /24AWG
输出驱动能力 信号正常传输距离不小于7m /28AWG
最大传输延时 5nS ( ±1nS )
切换速度 <100ns
控制接口
串行控制接口 RS-232，9-针母 D型 接口
波特率与协议 波特率：9600，数据位：8位， 停止位：1，无奇偶校验位
规格
电源 100V AC ~ 240V AC，50/60 Hz， 国际自适应电源
|
|
|
|
视频
路数选择：4×4至32×32
接口带宽 2.25Gbps
最大支持分辨率 HDPC: 1920x1200P
最大传输延时 5nS(±1nS)
切换速度 ≤180 ns
信号类型 HDTV 高清信号
视频输入
接口 HDMI-A母接口
最小/最大电平 0.5Vp-p/ 1.0Vp-p
阻抗 50 Ω
视频输出
接口 HDMI-A母接口
最小/最大电平 0.5Vp-p/ 1.0Vp-p
阻抗 50 Ω
控制接口
串行控制接口 RS-232, 9-针母D型接口
波特率与协议 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
规格
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
|
|
|
|
视频
路数选择：4×4至32×32
带宽：350MHz（-3dB）满载
切换速度：<20ms
视频输入
信号类型：RGBHV
连接器：5BNC
阻抗：75Ω
水平扫描频率：15KHz~145KHz
垂直扫描频率：30Hz~150Hz
回波损耗：<-30dB@5MHz
最小电平：0.5Vp-p
最大电平：1.0Vp-p
视频输出
信号类型：RGBHV
连接器：5BNC
阻抗：75Ω
最小电平：0.5Vp-p
最大电平：1.0Vp-p
音频接口
信号类型 立体声，非平衡
接口 RCA、凤凰端子
增率 0 dB
频率响应 20 Hz ~ 20 kHz
总谐波失真+噪声 0.05% @ 1 kHz （额定电压下）
共态抑制比（CMRR） >75dB @: 20 Hz ~ 20 kHz
阻抗 >10KΩ
最大电平 +19.5dBu
直流补偿 最大5mV
控制接口
串口控制：RS232
控制协议：9600波特，8位，1个停止位，无奇偶校验
规格
电源 220VAC~240VAC，50~60Hz
|
|
|
|
路数选择：4×4至32×32
带宽：350MHz（-3dB）满载
切换速度：<20ms
视频输入

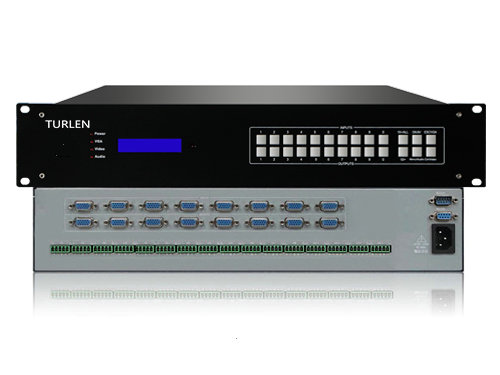

信号类型：VGA
连接器：VGA15HDF
阻抗：75Ω
回波损耗：<-30dB@5MHz
最小电平：0.5Vp-p
最大电平：1.0Vp-p
视频输出
信号类型：VGA
连接器：VGA15HDF
阻抗：75Ω
回波损耗：<-30dB@5MHz
最小电平：0.5Vp-p
最大电平：1.0Vp-p
音频接口
信号类型 立体声，非平衡
接口 RCA、凤凰端子
增率 0 dB
频率响应 20 Hz ~ 20 kHz
总谐波失真+噪声 0.05% @ 1 kHz （额定电压下）
共态抑制比（CMRR） >75dB @: 20 Hz ~ 20 kHz
阻抗 >10KΩ
最大电平 +19.5dBu
直流补偿 最大5mV
控制接口
串口控制：RS232
控制协议：9600波特，8位，1个停止位，无奇偶校验
规格
电源：220VAC~240VAC，50~60Hz
|
|
|
